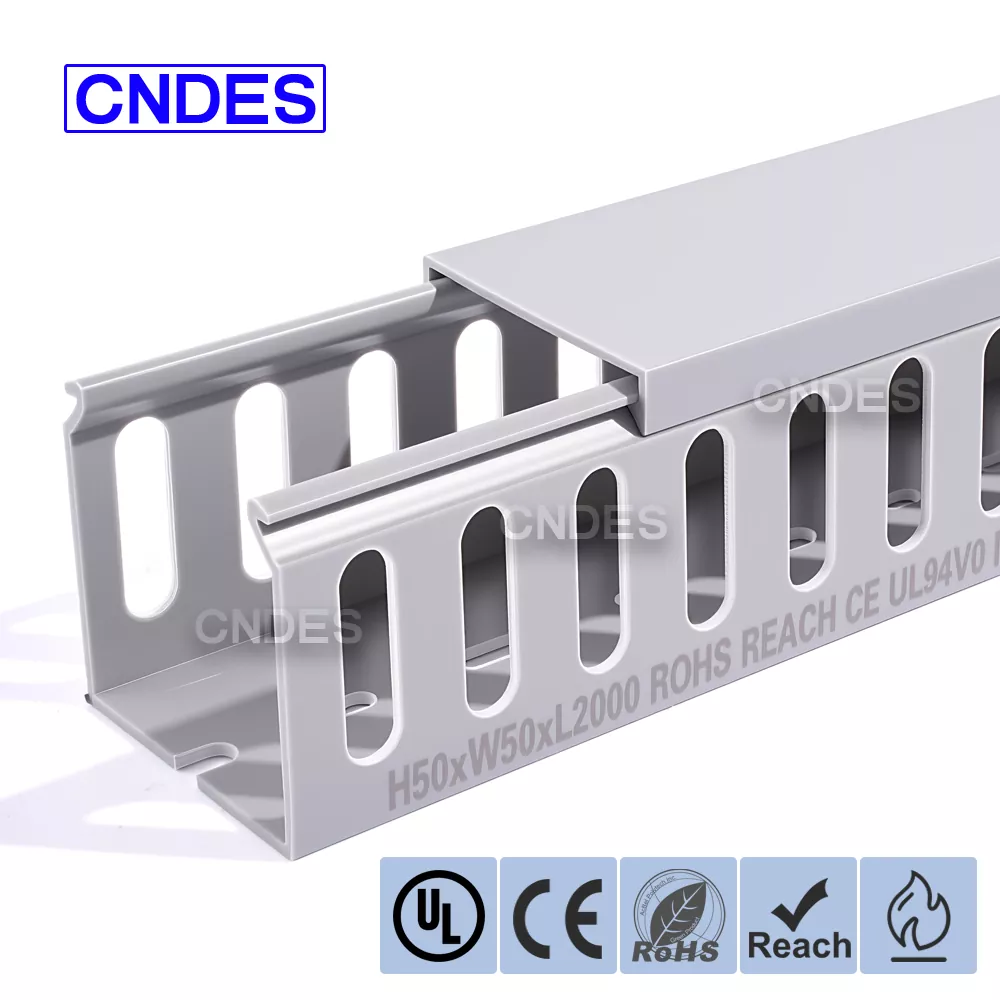

50×50 स्लॉटेड पीवीसी फिंगर टाइप वायरिंग डक्ट

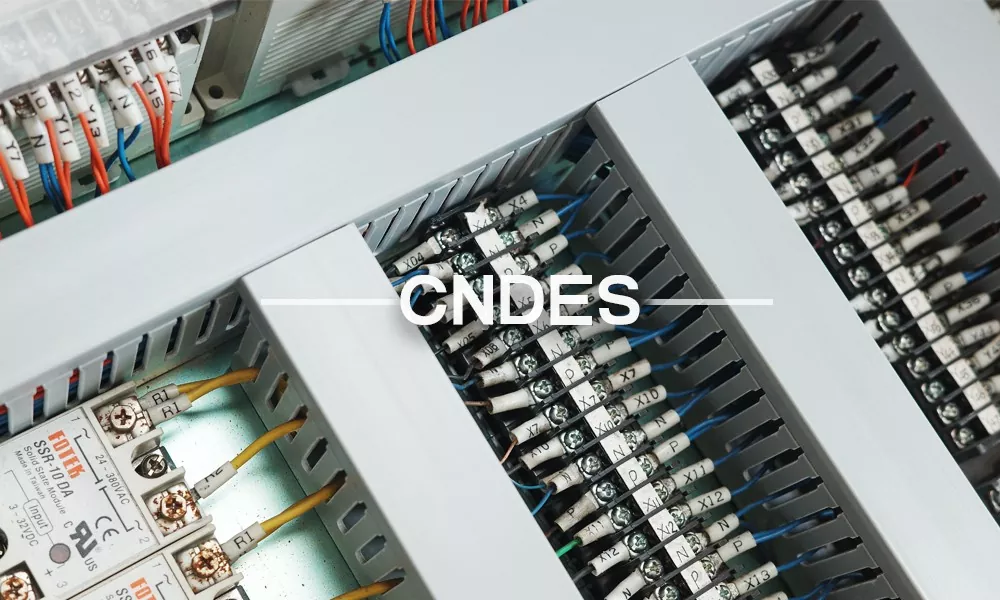

अनुकूलित 50×50 स्लॉटेड पीवीसी फिंगर टाइप वायरिंग डक्ट विद्युत पैनलों, स्वचालन कैबिनेट और औद्योगिक नियंत्रण प्रणालियों में कुशल केबल संगठन के लिए डिज़ाइन किया गया है। एक संतुलित वर्ग प्रोफ़ाइल और उंगली-प्रकार के खुले स्लॉट की विशेषता के साथ, यह वायरिंग डक्ट तेज़ केबल ब्रांचिंग, स्वच्छ रूटिंग और आसान रखरखाव को सक्षम बनाता है।

चीन में एक पेशेवर पीवीसी वायरिंग डक्ट निर्माता और आपूर्तिकर्ता सीएनडीईएस द्वारा निर्मित, इस मॉडल का व्यापक रूप से लचीलेपन, सुरक्षा और दीर्घकालिक स्थायित्व की आवश्यकता वाले अनुप्रयोगों में उपयोग किया जाता है।

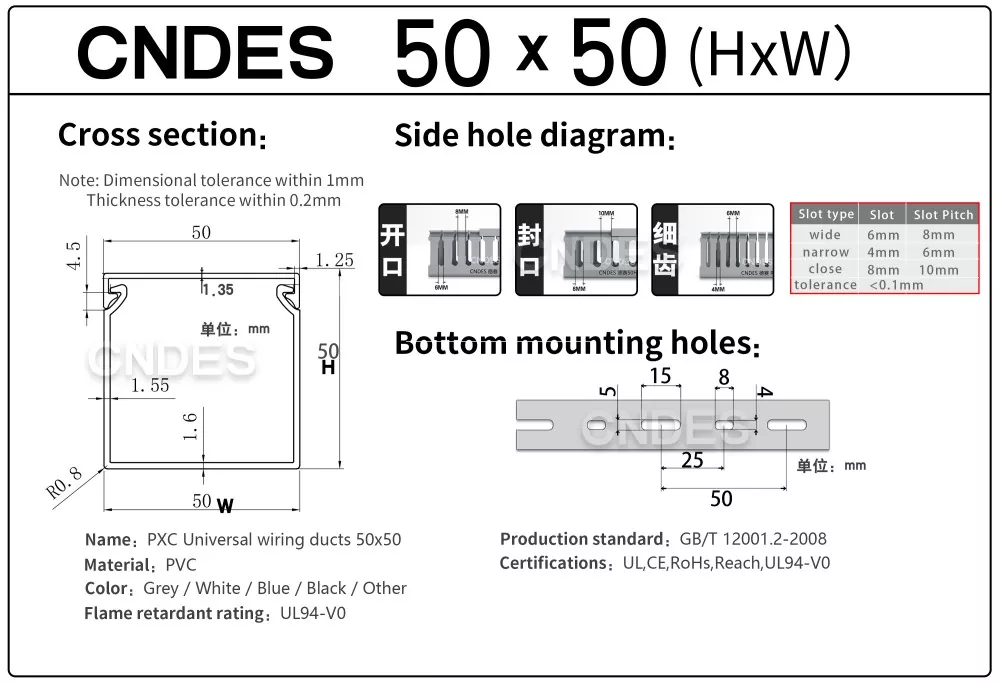

50*50-विनिर्देश दस्तावेज़

उपयोग के लिए निर्देश

1.स्थापना-पूर्व तैयारी

स्थापना से पहले, केबल की मात्रा, केबल व्यास और स्थापना वातावरण, जैसे उपलब्ध स्थान और ऑपरेटिंग तापमान के अनुसार उचित नाली आकार और स्लॉट की चौड़ाई का चयन करें।

उदाहरण के लिए, संकीर्ण उंगली-प्रकार स्लॉट डिज़ाइन उच्च-घनत्व घटक क्षेत्रों के लिए उपयुक्त हैं, जबकि व्यापक स्लॉट बड़े केबल बंडलों के आसान रूटिंग की अनुमति देते हैं।

क्वालिटी 50×50 स्लॉटेड पीवीसी फिंगर टाइप वायरिंग डक्ट स्थापित करते समय, केबल रूटिंग पथ की पहले से योजना बनाएं और दीवारों पर या विद्युत अलमारियाँ के अंदर माउंटिंग स्थिति को चिह्नित करें। तेज़ किनारों, अत्यधिक कंपन या उच्च तापमान वाले क्षेत्रों से बचें।

सटीक स्थिति और सुचारू रूटिंग सुनिश्चित करने के लिए टेप माप और मार्कर का उपयोग करें।

आवश्यक उपकरण तैयार करें, जिसमें एक स्क्रूड्राइवर, पावर ड्रिल (यदि ड्रिलिंग आवश्यक है), लेवल, और काटने के उपकरण जैसे आरा या समर्पित वायरिंग डक्ट कटर शामिल हैं।

2. बेस रेल को सुरक्षित करना

यदि दीवार या कैबिनेट पर लगाया जा रहा है, तो चिह्नित बिंदुओं पर छेद करने के लिए पावर ड्रिल का उपयोग करें। विस्तार एंकर या प्लास्टिक एंकर डालें। सुनिश्चित करें कि बड़े आकार के छिद्रों से अस्थिरता को रोकने के लिए ड्रिल छेद का व्यास एंकर के आकार से मेल खाता हो। स्लॉटेड पीवीसी फिंगर टाइप वायरिंग डक्ट बेस रेल को माउंटिंग पॉइंट के साथ संरेखित करें और स्क्रूड्राइवर का उपयोग करके स्क्रू को कस लें ताकि यह सुनिश्चित हो सके कि रेल सुरक्षित है और डगमगाती नहीं है। नाली के पूर्व-ड्रिल किए गए माउंटिंग छेद के उपयोग को प्राथमिकता दें। यदि अतिरिक्त फिक्सिंग बिंदुओं की आवश्यकता है, तो स्वयं छेद करें। बेस चैनल के क्षैतिज संरेखण की जांच करने के लिए एक स्तर का उपयोग करें, जिससे बाद में कवर प्लेट स्थापना या केबल झुकाव में कठिनाइयों को रोका जा सके। समायोजन के बाद, स्थानांतरण को रोकने के लिए स्क्रू को फिर से कस लें।

3.केबल संगठन और सम्मिलन

केबल डालने से पहले, उन्हें फ़ंक्शन के अनुसार समूहित करें - जैसे पावर केबल, सिग्नल केबल, या डेटा केबल - और यदि आवश्यक हो तो उन्हें लेबल करें। जांचें कि केबल का व्यास स्लॉट की चौड़ाई के अनुकूल है।

हाई-परफॉर्मेंस 50×50 स्लॉटेड पीवीसी फिंगर टाइप वायरिंग डक्ट के साइड स्लॉट या अंतिम उद्घाटन के माध्यम से धीरे से केबल डालें, अत्यधिक खींचने से बचें जो केबल इन्सुलेशन को नुकसान पहुंचा सकता है।

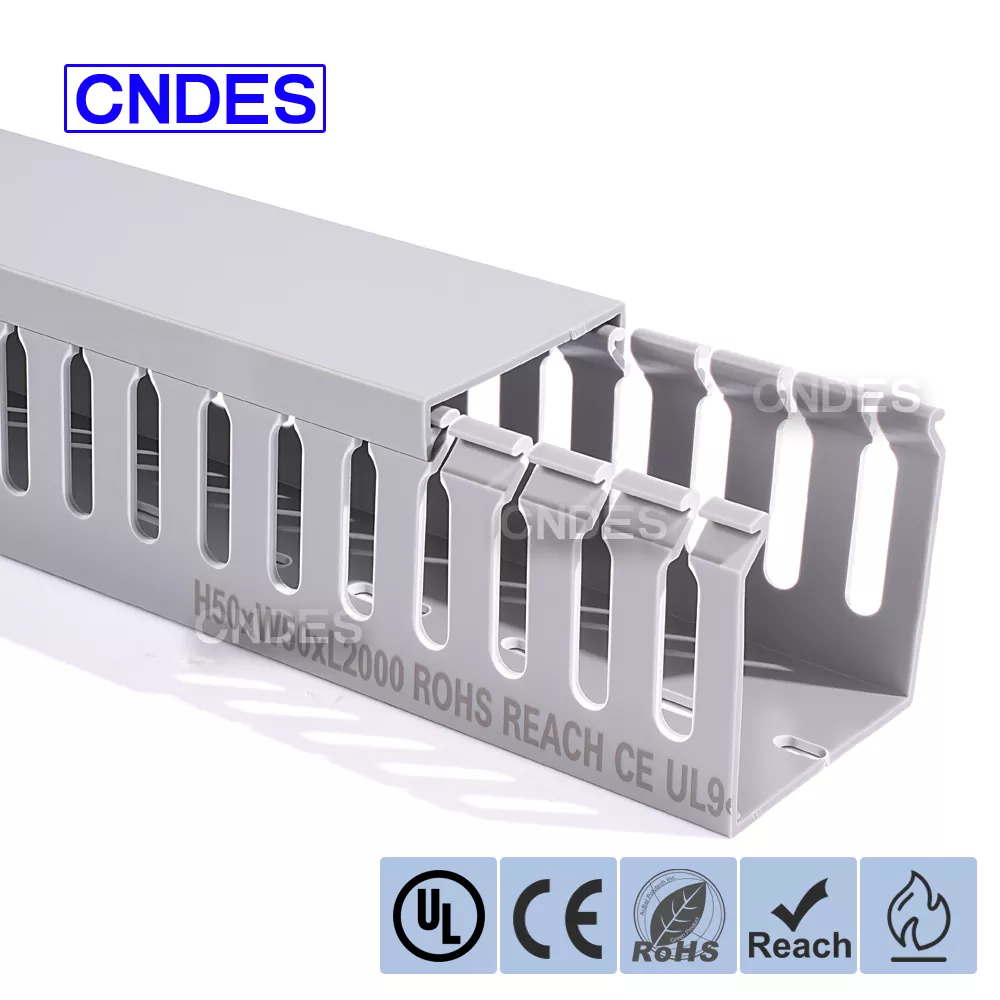

बड़े केबलों के लिए, अलग-अलग स्लॉट "उंगलियों" को प्री-कट लाइनों के साथ हटाया जा सकता है या व्यापक उद्घाटन बनाने के लिए काटने वाले उपकरणों का उपयोग करके ट्रिम किया जा सकता है।

संगठन और भविष्य के रखरखाव में सुधार के लिए केबलों को परतों में व्यवस्थित करें। हस्तक्षेप को कम करने के लिए पावर केबल को नीचे और सिग्नल केबल को ऊपरी परत पर रखना एक आम प्रथा है।

4. कवर प्लेट स्थापना

कवर प्लेट को बेस चैनल के साथ संरेखित करें, यह सुनिश्चित करते हुए कि कवर प्लेट के किनारे बेस चैनल के क्लिप या स्लाइड खांचे के साथ पूरी तरह से जुड़े हुए हैं। कवर प्लेटों को खिसकाने के लिए, उन्हें एक सिरे से अंदर की ओर खिसकाएँ; क्लिप-ऑन प्रकारों के लिए, स्थिति में लॉक होने तक दबाएँ। बेस चैनल को कसकर सुरक्षित करने के लिए कवर प्लेट को मजबूती से दबाएं। स्लॉटेड पीवीसी फिंगर टाइप वायरिंग डक्ट के लिए, कवर प्लेट को लॉक स्थिति में घुमाएं। स्थानीयकृत उठान को रोकने के लिए समतलता के लिए कवर प्लेट का निरीक्षण करें जिससे धूल प्रवेश कर सकती है। सत्यापित करें कि कवर प्लेट धूल या विदेशी वस्तुओं को नाली के अंदरूनी हिस्से में प्रवेश करने से रोकने के लिए बिना किसी अंतराल के सुरक्षित है। यदि बढ़ी हुई सीलिंग की आवश्यकता है, तो कवर प्लेट के किनारों पर सीलेंट लगाएं (पीवीसी-संगत चिपकने वाला चुनें)।

5. विशेष परिदृश्य प्रबंधन

ऊर्ध्वाधर सतहों पर स्थापित करते समय, फिसलन को रोकने के लिए एंटी-स्लिप डिज़ाइन (जैसे, रबर पैड या स्नैप-प्रबलित प्रकार) वाले कवर का चयन करें। समय-समय पर ऊर्ध्वाधर रूप से स्थापित स्लॉटेड पीवीसी फिंगर टाइप वायरिंग डक्ट का निरीक्षण करें ताकि यह सुनिश्चित हो सके कि कवर गुरुत्वाकर्षण ढीलेपन के खिलाफ सुरक्षित रहें। सीमित स्थानों में, नलिकाओं को उपयुक्त लंबाई में काटें (साफ, फ्लश किनारों को बनाए रखने के लिए विशेष काटने वाले उपकरणों का उपयोग करके)। काटने के बाद, तीखेपन के लिए कटे हुए किनारे का निरीक्षण करें। केबल या ऑपरेटर की चोट को रोकने के लिए यदि आवश्यक हो तो अपघर्षक कागज से रेत डालें। यदि परिवेश का तापमान नाली की ऊपरी तापमान सीमा (उदाहरण के लिए, 50 डिग्री सेल्सियस या 85 डिग्री सेल्सियस) तक पहुंच जाता है, तो उच्च तापमान प्रतिरोधी मॉडल का चयन करें या अतिरिक्त गर्मी अपव्यय उपायों को लागू करें। उदाहरण के लिए, नाली के चारों ओर वेंटिलेशन स्थान आरक्षित करें या शीतलन पंखे स्थापित करें।

क्या आप चीन में विश्वसनीय 50×50 स्लॉटेड पीवीसी फिंगर टाइप वायरिंग डक्ट आपूर्तिकर्ता या निर्माता की तलाश कर रहे हैं?

नमूने, तकनीकी चित्र या फ़ैक्टरी-प्रत्यक्ष कोटेशन प्राप्त करने के लिए आज ही CNDES से संपर्क करें।
